关于防静电活动地板横梁承载力试验的相关规定

一、试验设备及要求

防静电活动地板板块的桁梁承载力的试验设备应满足以下要求:

a)压力机、压力传感器(带有峰值保持功能),准确度为 5%;承力架纵向荷载 50 000N时,荷载梁纵向变形不大于0.01mm;

b)位移传感器(带有峰值保持功能,准确度为3%)或百分表(准确度等级为 1级),也可使用 X-Y函数记录仪;

c)方形压头(洛氏硬度 39~43),边长为 25.4 mm。

二、试验步骤

横梁承载力试验应按照以下试验步骤进行:

1、横梁固定于试验台 2个支座上,安装加载设备(压力机),将压力传感器和压头放置在横梁指定测试位置(中心点),位移传感器或百分表放置在横梁下底面并与加力点在同一轴向位置(见图20);

2、连续均匀加载(加载力速率约 120 N/s),至 250 N保压 1mn后,将位移传感器或百分表调零;

3、连续均匀加载(加载力速率约 120 N/s)至1470N力后保压1min;

4、卸载至预加荷载250 N保压1 min,记录横梁下底面残余变形。

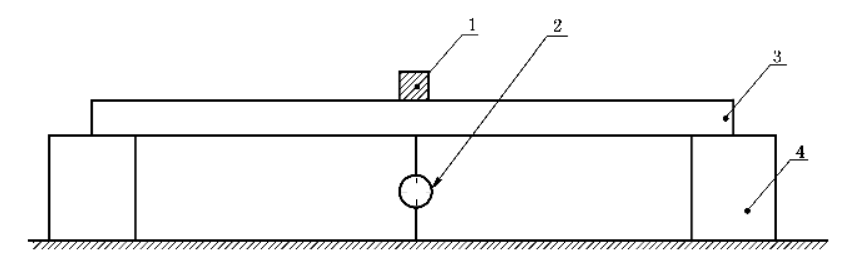

说明:

1--方形压头;

2--位移传感器或百分表;

3--横梁;

4--支座。

图20  横梁承载力试验示意图
