关于防静电活动地板支座承载力试验的相关规定

一、支撑系统

1、 外观

用目测法检验支撑系统外观是否符合以下的要求

(a)外观无明显疵点,连接牢固,金属件表面防腐层无脱落。

(b)紧固件外观应符合 GB/T 5779.1的规定。

2、支撑承载力

(1)试验设备及要求

支撑承载力的试验设备应满足以下要求:

a)压力机、压力传感器(带有峰值保持功能),准确度为 5%;承力架纵向荷载 50 000N时,荷载梁纵向变形不大于0.01mm;

b)位移传感器(带有峰值保持功能,准确度为3%)或百分表(准确度等级为 1级),也可使用 X-Y函数记录仪;

c)方形压头(洛氏硬度 39~43),边长为 25.4 mm。

d)游标卡尺:准确度为 002 mm:a

e)塞尺:准确度等级为 2级;

f)宽座直角尺:长边不小于 800 mm,短边不小于 500 mm,准确度等级为1级。

(2)试验步骤

支撑承载力试验应按照以下试验步骤进行:

a)轴向中心荷载的试验步骤:

连续均匀加载(加载力速率约 120 N/s)地板四倍集中荷载的力加于支撑顶部中心,见图 18,保持1 min,撤除后,无损坏,可调部位功能正常。

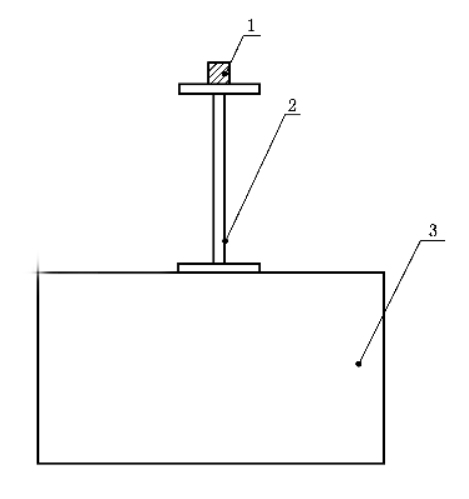

说明:

1--方形钢制压头 ;

2---可调支撑;

3---试验台。

图 18 支撑的轴向中心荷载试验示意图



b)支撑的水平倾覆力的试验步骤:

1)将支撑底座固定于测试台,调节支撑高度到最大高度h,直至满足测试要求,见图 19;

2)将宽座角尺的宽座边和支撑放于同一水平面上;宽座角尺的另一直角边和支撑顶部平面垂直;

3)根据水平倾覆力矩和最大高度计算出水平力 F。试验时,轴向压力(9 kg~50 kg)施加于支撑顶部;

4)用塞尺测出支撑顶部偏离宽座角尺直角边的最大位移。

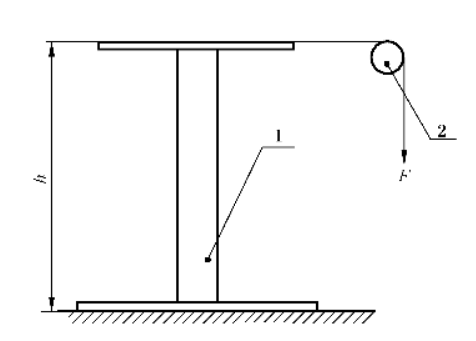

说明:

1--可调支撑;

2--定轮。

图 19 支撑的水平倾覆力试验示意图
