关于防静电活动地板极限集中荷载的相关规定

一、极限集中载荷

1、试验设备及要求

防静电活动地板板块的极限集中荷载的试验设备应满足以下要求:

a)压力机、压力传感器(带有峰值保持功能),准确度为 5%;承力架纵向荷载 50 000N时,荷载梁纵向变形不大于0.01mm;

b)位移传感器(带有峰值保持功能,准确度为3%)或百分表(准确度等级为 1级),也可使用 X-Y函数记录仪;

c)方形压头(洛氏硬度 39~43),边长为 25.4 mm。

2、试验步骤

防静电活动地板板块的集中荷载试验应按照以下试验步骤进行:

a) 将试验板块放置于试验设备支座上并保持板面水平,确保四个支座同时受力;集中荷载试验见图8;

b) 安装加载设备(压力机),将压力传感器和压头放置在试验板块指定测试位置,位移传感器或百分表放置在试验板块下板底面并与加力点在同一轴向位置;

c) 加载与卸载方法:

1) 连续均匀预加荷载(加载力速率约120 N/s)至250 N保压1 min后,将位移传感器或百分表调零;

2)连续均匀加载(加载力速率约 120 N/s)至表 5中规定的集中荷载值后保压 1 min记录下对应荷载值下的挠度;

3)卸载至预加荷载 250 N 时保压 1 min,记录地板下板底面的残余变形。

按照以上加载试验方法,重新对试验板块指定位置进行集中荷载试验,直至试验板块被破坏,当试验板块被破坏瞬间的读数即为极限集中荷载(见图 16)。

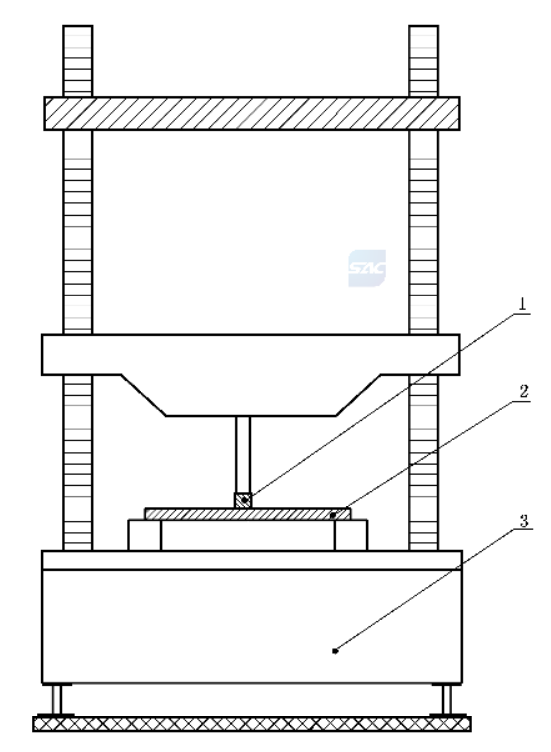

说明:

1--方形压头;

2--试验板块;

3--试验台。

图16  极限集中荷载试验示意图
